关联设备的基本定义

指内装能量限制电路和非能量限制电路，且在结构上使非能量限制电路不能对能量限制电路产生不利影响的电气设备。

关联设备的基本作用

关联设备作为限能设备能有效地保护危险场所的现场设备，在正常工作条件下能使系统完好地工作，而在故障条件下能限制到达危险场所的电压、电流。

关联设备的分类

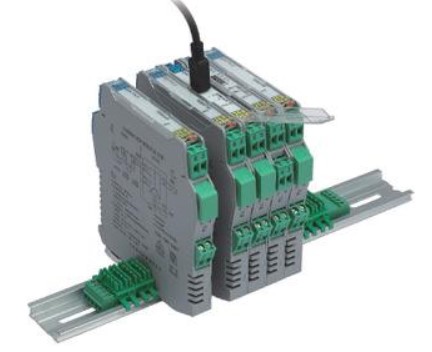

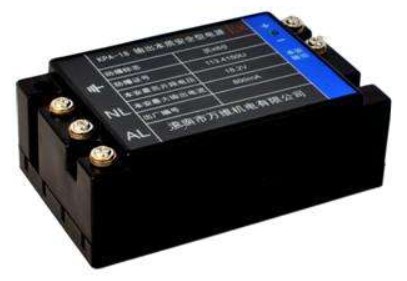

在实践应用中常见的关联设备有安全栅，它又分为齐纳式安全栅和隔离式安全栅。然后还有本安电源。

 关联设备可以是下列两者中的任何一种：

（1）具有GB/T 3836. 1-2021规定的另一种防爆型式，可使用在相应的爆炸性气体环境的电气设备；

（2）未采用防爆型式保护，不能在爆炸性气体环境中使用的电气设备。例如记录仪，本身不在爆炸性气体环境中，但是它与处在爆炸性气体环境中的热电偶连接，这时只有记录仪的输人电路具有限能特性。

通俗的讲，关联设备是要使用在安全场所，然后跟危险场所的本安设备进行供电或者通讯，而不影响其本安参数。所以关联设备的输出电路必须是本安电路。如果要使用在危险场所，那边关联设备必须要用另外一个防爆型式加以保护，例如隔爆外壳。

值得注意的是关联设备是没有温度组别之分的，常见的防爆标志如下：

［Ex ia Ga］ⅡC

本安电气参数：Uo、Io、Po、Co、Lo；

与其他设备关联，选型一般遵循以下原则：

Ui≥Uo，Ii≥Io，Pi≥Po，Ci≤Co，Li≤Lo；

安全栅主要安装于安全场所并含有本安电路和非本安电路的装置，电路中通过限流和限压电路限制了送往现场本安回路的能量，从而防止非本安电路的危险能量串入本安电路。

应用举例：隔爆型电源装置给外置本安设备供电；采集器采集来自防爆区域的本安设备信号…
